背景

ray 简介

Ray 提供的能力：

• 分布式计算框架：能够几乎无感地将原本在单机上运行的程序（尤其是计算密集或数据密集型的任务）轻松扩展到集群中，充分利用集群或核心资源进行并行计算

  类比 mar、spark、flink 等分布式框架，本质上都是将程序从单机拓展到分布式

• 专注于 ai：用于数据处理、模型训练、超参数调优和模型服务等常见机器学习场景的工具

• 统一资源管理：通过自动资源处理从笔记本电脑无缝扩展到云端

Ray 解决的问题：

例如以下问题：

• for 循环要跑 10 万次，每次计算都很耗时，但彼此独立，每次执行之间互不干扰

• 训练机器学习模型时，参数调优需要同时跑几十个 job。

• 模型推理服务，请求量巨大，一台机器根本扛不住。

传统的做法是写多线程/多进程，但管理起来非常复杂，而且无法扩展到多台机器。

Ray 就是为了解决这些问题而生的。它提供了一个简单直观的 API，是能够用最少的代码修改，就能获得分布式计算的能力。

核心优势：

• 简单易用： 几个装饰器就能实现并行和分布式。

• 高性能： 底层用 C++ 优化，任务调度非常高效。

• 生态丰富： 提供了用于机器学习全流程的一系列库。

• 可扩展性： 从笔记本电脑到大型集群无缝扩展。

对 trace 的需求

主要是用于 debug 和 monitor，以及打通现有服务之间的 trace。

目前 Ray 支持了 OpenTelemetry 协议的 trace，这很好，但是考虑到公司目前 trace 体系基于 skywalking，需要考虑兼容的问题。

初步构想的一些方案：

• 引入 skywalkig-oap：skywalking 对 OpenTelemetry 的有限兼容，使其能够通过 OAP 接受 OpenTelemetry 协议的指标，但在我们的场景中仅使用到了 skywalking-sniffer 的能力，由此在不改变使用 skywalking 的同时，可以通过引入 OAP 来支持，将目前 trace 部分迁移到 OAP 中。

• 从 skywalking 迁移至 OpenTelemetry：不得不说，OpenTelemetry 是未来可观测领域的事实标准，但将公司内部的 trace 体系升级为基于 OpenTelemetry 协议，这个改造成本较高，而且由于目前对 skywalking 的依赖（对 sniffer 的 n 多魔改），这几乎是所有方案中成本最高的

• ray 服务接入 skywalking-python：不使用 ray 原生的 trace 能力，通过接入 skywalking-python 支持 trace。但有以下问题需解决：

  • 开源 skywalking-python 不支持 ray，无对应插件，需自行实现

  • 目前公司 skywalking 版本为 v6.6.0 对应协议版本 sw6，这是 2019 年的版本，已经相对落后，skywalking-python 仅支持 sw8 版本。考虑到 skywalking 的升级成本（大量魔改），对接 trace 时需进行协议转换。

后续主要目标是：

能够采集在 ray 上部署的 python 服务或大模型产生的 trace，并融合到公司目前的 trace 体系中去

具体需要做的事：

• skywalking-python：调研 skywalking-python，了解内部实现原理

• ray + swkwalking-python：初步尝试编写 ray + swkwalking-python demo

• sw-ray-plugin：新增 ray plugin 采集 ray 内部服务间调用 trace

• 打通 trace：对 skywalking-python trace 部分改造（skywalking v8），打通目前公司 trace 模型（skywalking v6）

探索历程

skywalking-python

项目地址：skywalking-python

直接 clone 到本地启动 demo（commit id：fb3fb005650e2489164978b7804117c7ade1529a）

找到 /demo/docker-compose.yaml

经测试，需将其中的 kafka.image 修改为 confluentinc/cp-kafka:7.2.15 否则启动会报错

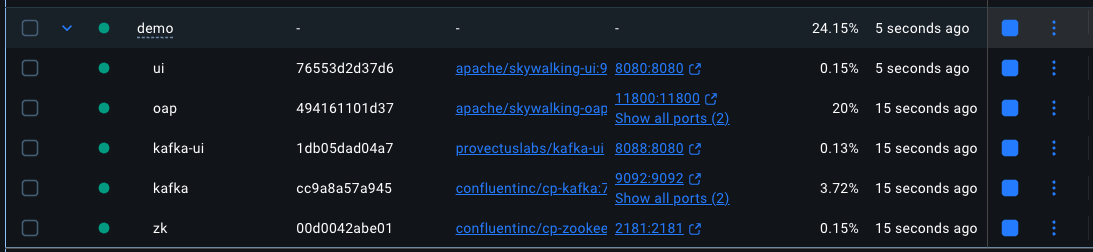

启动所有 service：

启动 /demo/flask_provider_single.py

发起请求：

1
curl http://127.0.0.1:9999

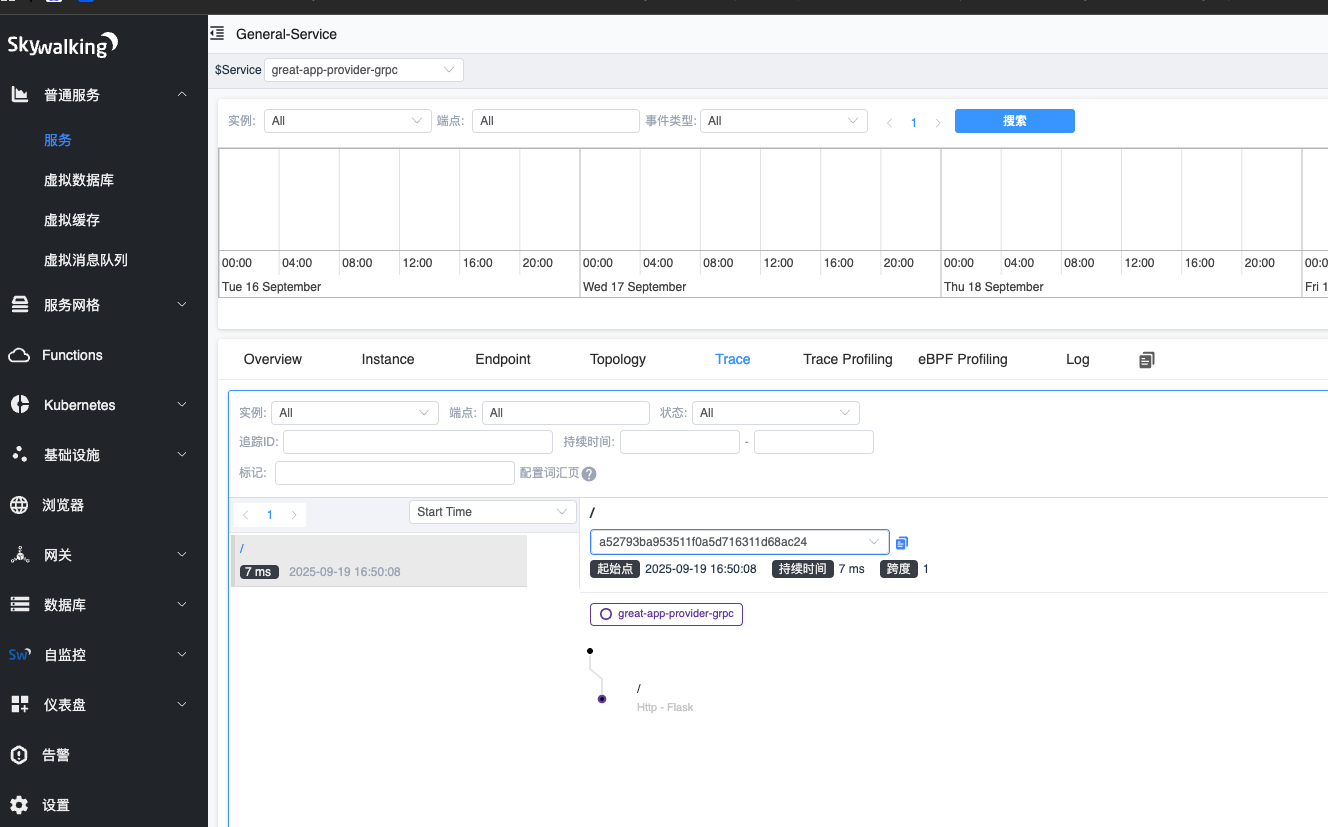

打开 oap-ui，查看 trace：

ray + skywalking-python

执行 demo

创建 demo 程序并启动：

​x
1
import time
2

3
import pydevd_pycharm
4
import skywalking.trace.context
5
import starlette
6
from fastapi import FastAPI
7

8
from ray import serve
9
from ray.serve.handle import DeploymentHandle
10

11
from skywalking import agent, config
12

13
app = FastAPI()
14

15
@serve.deployment
16
class Downstream:
17

18
    def __init__(self):
19
        config.init(agent_collector_backend_services='localhost:11800', agent_protocol='grpc',
20
                    agent_name='ray-downstream',
21
                    kafka_bootstrap_servers='localhost:9094',  # If you use kafka, set this
22
                    agent_instance_name='instance-downstream',
23
                    agent_experimental_fork_support=True,
24
                    agent_logging_level='DEBUG',
25
                    agent_log_reporter_active=True,
26
                    agent_meter_reporter_active=True,
27
                    agent_profile_active=True)
28
        agent.start()
29

30
    async def hello(self) -> str:
31
        ctx = skywalking.trace.context.get_context()
32
        print(f"downstream traceId: {ctx.segment.related_traces[0]}")
33
        return "im' downstream"
34

35

36
@serve.deployment
37
@serve.ingress(app)
38
class Upstream:
39

40
    def __init__(self, downstream: DeploymentHandle):
41
        config.init(agent_collector_backend_services='localhost:11800', agent_protocol='grpc',
42
                    agent_name='ray-upstream',
43
                    kafka_bootstrap_servers='localhost:9094',  # If you use kafka, set this
44
                    agent_instance_name='instance-upstream',
45
                    agent_experimental_fork_support=True,
46
                    agent_logging_level='DEBUG',
47
                    agent_log_reporter_active=True,
48
                    agent_meter_reporter_active=True,
49
                    agent_profile_active=True)
50
        agent.start()
51
        self.downstream = downstream
52

53
    @app.post("/upstream")
54
    async def upstream(self, request: starlette.requests.Request) -> str:
55
        # pydevd_pycharm.settrace('localhost', port=5331, stdoutToServer=True, stderrToServer=True)
56
        resp = await self.downstream.hello.remote()
57
        ctx = skywalking.trace.context.get_context()
58
        print(f"upstream traceId: {ctx.segment.related_traces[0]}")
59
        return f"downstream resp: {resp}"
60

61

62
ser = serve.run(Upstream.bind(Downstream.bind()), route_prefix="/hello-ray")
63

64
while True:
65
    time.sleep(1)
66

执行请求：

xxxxxxxxxx
1
1
curl -X POST http://127.0.0.1:8000/hello-ray/upstream

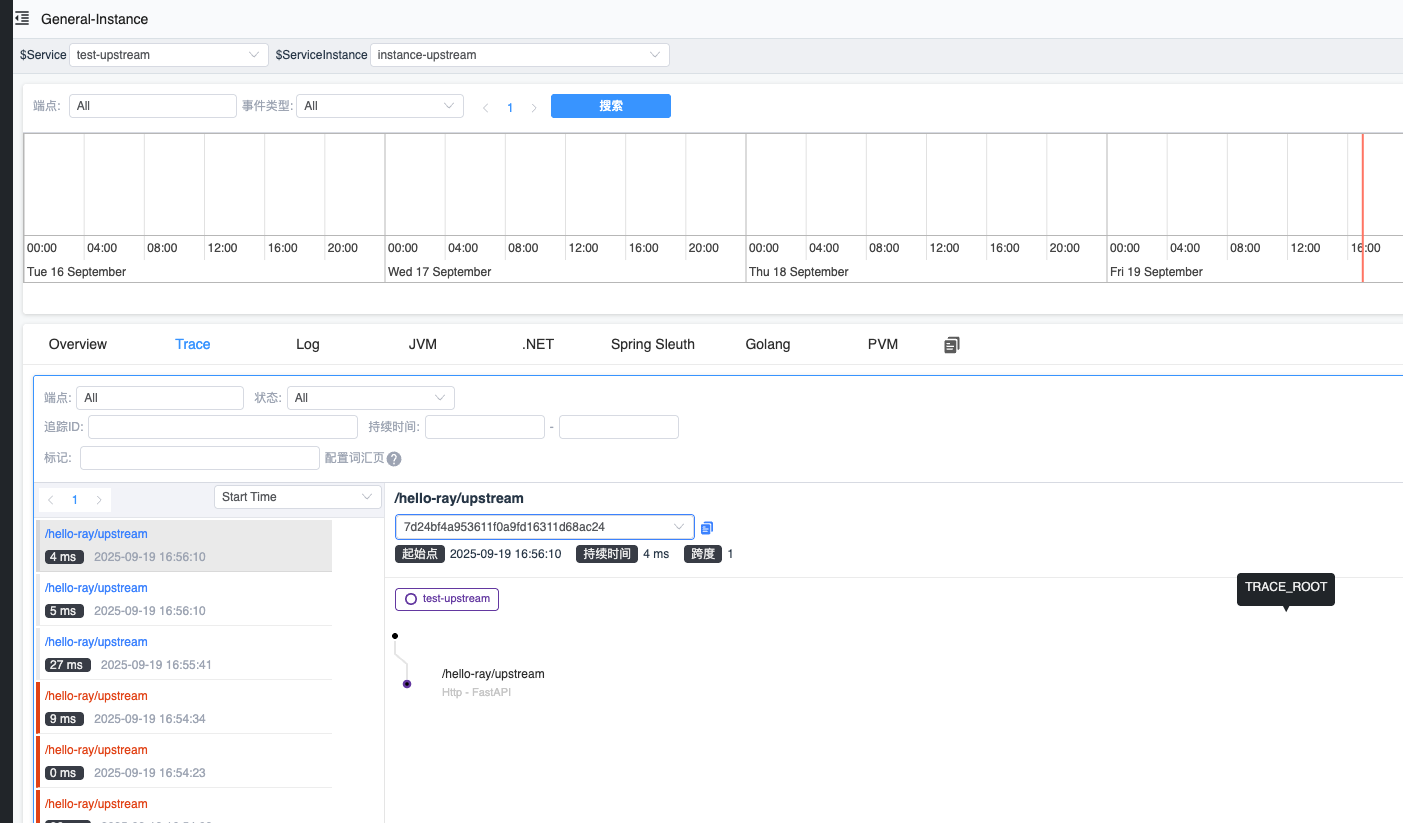

可以看到，只有一个 upstream 程序的 span 信息，并未看到 downstream 相关的数据

这可能是由于 self.downstream.hello.remote() 指令内部未被 skywalking agent 拦截或是其他原因导致

理论上 ray 内部服务是通过 gRPC 调用的，而且 skwaylking-python 也对 gRPC 进行了增强，那么为什么会采集不到 downstream 的 trace 数据呢？

需进一步排查和定位问题

ray remote() 函数解析

此函数中的 kwargs 代表关键字参数，将通过底层 rpc 框架传递至下游函数

非常适合用来传递 skywalking 的 trace 信息

sw-ray-plugin

切点

• client 切点：ray.serve.handle.DeploymentHandle.remote

• server 切点：ray.serve._private.replica.UserCallableWrapper.call_user_method

插件代码

xxxxxxxxxx
151
1
#
2
# Licensed to the Apache Software Foundation (ASF) under one or more
3
# contributor license agreements.  See the NOTICE file distributed with
4
# this work for additional information regarding copyright ownership.
5
# The ASF licenses this file to You under the Apache License, Version 2.0
6
# (the "License"); you may not use this file except in compliance with
7
# the License.  You may obtain a copy of the License at
8
#
9
#     http://www.apache.org/licenses/LICENSE-2.0
10
#
11
# Unless required by applicable law or agreed to in writing, software
12
# distributed under the License is distributed on an "AS IS" BASIS,
13
# WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
14
# See the License for the specific language governing permissions and
15
# limitations under the License.
16
#
17

18
from typing import Tuple, Dict, Any
19

20
from ray.serve._private.common import RequestMetadata
21

22
from skywalking import Layer, Component, config
23
from skywalking.trace.carrier import Carrier
24
from skywalking.trace.context import get_context, NoopContext
25
from skywalking.trace.span import NoopSpan
26
from skywalking.trace.tags import Tag
27

28
link_vector = ['https://docs.ray.io/en/latest/serve/']
29
support_matrix = {
30
    'ray': {
31
        '>=2.0.0': []
32
    }
33
}
34
note = """
35
This plugin enables distributed tracing for Ray Serve applications.
36
It uses argument injection to propagate tracing context across remote calls
37
since Ray Serve doesn't have built-in metadata transport mechanisms.
38
"""
39

40

41
# Custom tags for Ray Serve
42
class TagRayDeployment(Tag):
43
    key = 'ray.deployment'
44

45

46
class TagRayMethod(Tag):
47
    key = 'ray.method'
48

49

50
class TagRayNodeId(Tag):
51
    key = 'ray.node_id'
52

53

54
# Special context key - highly unlikely to conflict with user arguments
55
_SW_CONTEXT_KEY = '__skywalking_tracing_context_ray__'
56

57

58
def install_client():
59
    try:
60
        from ray.serve.handle import DeploymentHandle
61
        import ray
62
    except ImportError:
63
        return
64

65
    _original_remote = DeploymentHandle.remote
66

67
    def _sw_remote(self, *args, **kwargs):
68
        deployment_name = getattr(self, 'deployment_name', 'unknown')
69
        method_name = getattr(self.handle_options, 'method_name', 'unknown')
70
        peer = f"ray-server://{deployment_name}.{method_name}"
71

72
        span = get_context().new_exit_span(
73
            op=f"ray-remote:{deployment_name}.{method_name}",
74
            peer=peer,
75
            component=Component.General
76
        )
77

78
        with span:
79
            span.layer = Layer.RPCFramework
80
            span.tag(TagRayDeployment(deployment_name))
81
            span.tag(TagRayMethod(method_name))
82

83
            # Get current Ray node info if available
84
            try:
85
                node_id = ray.get_runtime_context().get_node_id()
86
                if node_id:
87
                    span.tag(TagRayNodeId(node_id))
88
            except Exception:
89
                pass
90

91
            # Inject tracing context as a special keyword argument
92
            carrier = span.inject()
93
            sw_context = {}
94
            for item in carrier:
95
                sw_context[item.key.capitalize()] = item.val
96

97
            kwargs[_SW_CONTEXT_KEY] = sw_context
98

99
            try:
100
                result = _original_remote(self, *args, **kwargs)
101
                return result
102
            except Exception as e:
103
                span.raised()
104
                raise
105

106
    DeploymentHandle.remote = _sw_remote
107

108

109
def install_server():
110
    try:
111
        from ray.serve._private.replica import UserCallableWrapper
112
        import ray
113
    except ImportError:
114
        return
115

116
    _origin_call_user_method = UserCallableWrapper.call_user_method
117

118
    async def _sw_call_user_method(self,
119
                                   request_metadata: RequestMetadata,
120
                                   request_args: Tuple[Any],
121
                                   request_kwargs: Dict[str, Any]) -> Any:
122
        if request_kwargs[_SW_CONTEXT_KEY] is None:
123
            return await _origin_call_user_method(self, request_metadata, request_args, request_kwargs)
124

125
        deployment_name = self._deployment_id.name
126
        method_name = request_metadata.call_method
127
        sw_context = dict.pop(request_kwargs, _SW_CONTEXT_KEY)
128
        carrier = Carrier()
129
        for item in carrier:
130
            item.val = sw_context[item.key.capitalize()]
131
        endpoint = f"{deployment_name}.{method_name}"
132
        span = NoopSpan(NoopContext()) if config.ignore_http_method_check(endpoint) \
133
            else get_context().new_entry_span(op=f"ray-function:{endpoint}", carrier=carrier)
134
        with span:
135
            span.layer = Layer.RPCFramework
136
            span.component = Component.General
137
            span.tag(TagRayDeployment(deployment_name))
138
            span.tag(TagRayMethod(method_name))
139
            try:
140
                return await _origin_call_user_method(self, request_metadata, request_args, request_kwargs)
141
            except Exception:
142
                span.raised()
143
                raise
144

145
    UserCallableWrapper.call_user_method = _sw_call_user_method
146

147

148
def install():
149
    install_client()
150
    install_server()
151

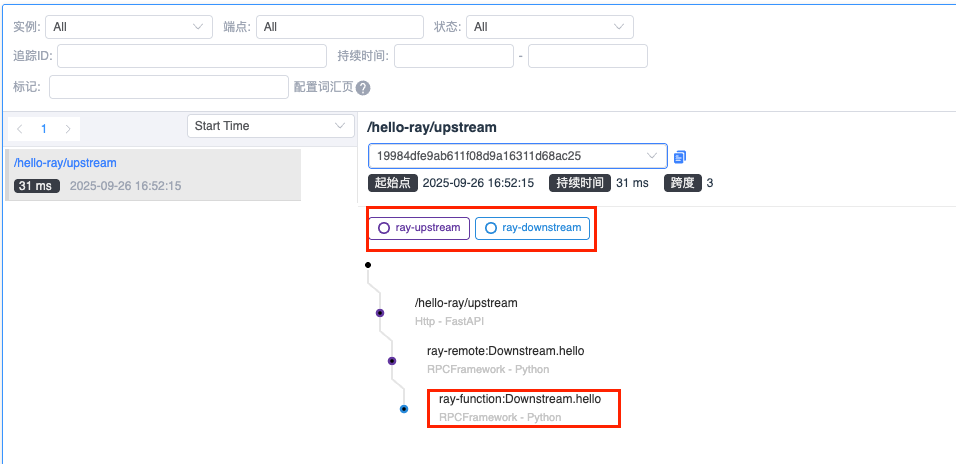

插件测试

xxxxxxxxxx
1
1
curl -X POST http://127.0.0.1:8000/hello-ray/upstream

打通 trace

TODO

总结

TODO
